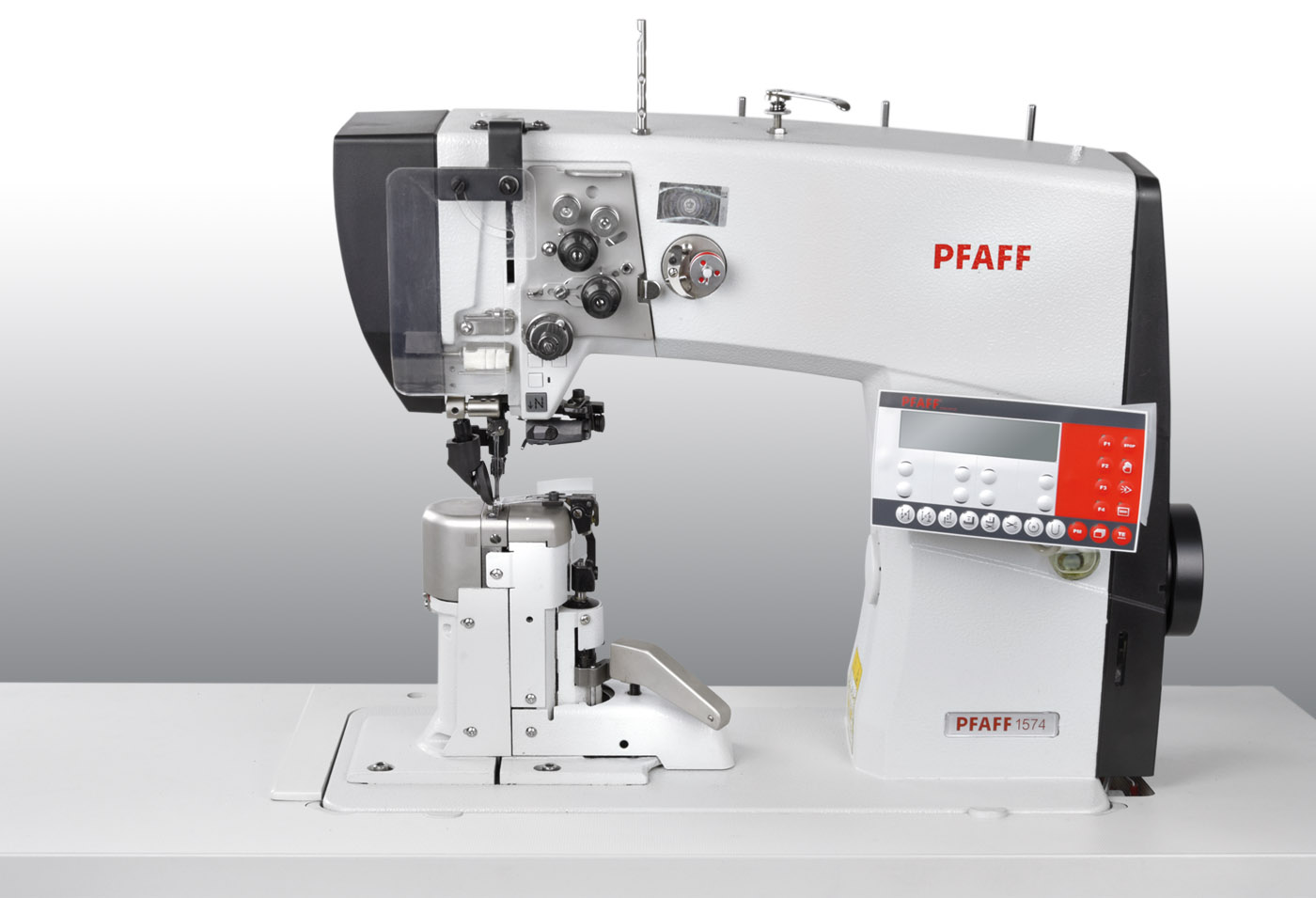

PFAFF 1574

Moderne Generation von Säulen-Schnellnähern - Elektronische Ausführung

Die Ein- und Zweinadel-Säulenmaschinen der Marke PFAFF INDUSTRIAL sind das meist genutzte Betriebsmittel in der Schuhindustrie. Mit der neuen Serien 1571/1574/1591 ist PFAFF ein wahres Upgrade dieser legendären Maschinengeneration gelungen: Das moderne, neu-designte Gehäuse, der robuste Fadenabschneider sowie die automatische Greiferschmierung zeichnen diese neue Produktreihe aus. Die Maschinen sind mit integrierter, energiesparender Antriebstechnik ausgestattet.

Bevorzugtes Einsatzgebiet der Baureihe sind nahezu alle Ein- und Zweinadel-Stepparbeiten in der Schuhfertigung: Mühelos und mit höchster Nahtqualität können Zier- und Montagenähte an klassischen und sportlichen Schuhen verarbeitet werden. Aber auch bei Anwendungen in der Automotive-Industrie und bei Kleinlederwaren zeigen die Maschinen ihre Stärken.Das gesamte Spektrum von leichten bis mittelschweren Materialien wird hierbei abgedeckt. Die Produkte garantieren höchste Leistung und Qualität bei einem überaus attraktiven Preis – Grund genug für viele namhafte Produzenten, PFAFF-Säulenmaschinen in ihrer Produktion einzusetzen.

Merkmale / Features

• Neues hochwertiges Design dieses „PFAFF-Klassikers“ für die Schuhindustrie

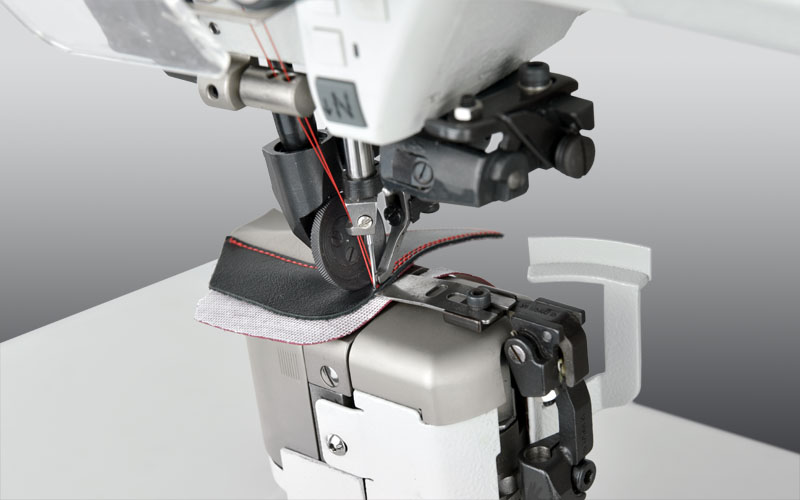

• Drei Rollfuß-Varianten zur Auswahl (Rautenverzahnung, gerade Verzahnung und beschichtet)

• Garantierte „Stich-in-Stich“-Verriegelung - dadurch keine Materialperforation
• Nadelabstandsänderungen im Bereich von 1,6 - 2,0 oder 2,0 - 2,4 mm nur durch Einstellen des Nadelhalters möglich (bei Zweinadel-Version)
• Bei gleicher Einstellung keine Stichlängendifferenz von einer Maschine zur anderen
• Stichlängen sind jederzeit reproduzierbar
• Nahtstreckenprogrammierung über Bedienfeld
• Differentialtransport ist während des Nähprozesses abrufbar
• Höchste Nahtqualität bei allen Zier- und Montagenähten
• Einfache Einstellung von Stichlängen und Riegelstichen im Bedienfeld

• Einfach einstellbare Fadenabschneideinrichtung für kurze Fadenenden (bis 15/3 synth.)
• Elektromagnetisch gesteuerte Funktionen für Fadenschneiden und Rollfußlüften

• Überlastungskupplung zum Schutz des Greifers
• Kantenanschlag für einen gleichmäßigen Nahtabstand zur Kante
• ½ Stichlänge für Eckstich, Zielstich oder programmierbarer Stich
• Multifunktionstaster im Maschinenkopf integriert, mit vorprogrammierten Funktionen - Rückwärtsnähen/Zwischenverriegeln, Riegelunterdruückung, Nadel hoch, ohne Schneiden
• -725/04: Kantenbeschneideeinrichtung von unten angetrieben (optional)
• Die im Nähkopf integrierte LED-Leuchte gewährleistet ein optimales Ausleuchten des Nähbereiches
• Keine Druckluft notwendig
• Handrad im Griffbereich der Bedienperson

Applikationen / Applications

Zweinadel Montage- und Absteppnähte an Schuhen, Lederwaren und Autointerieur

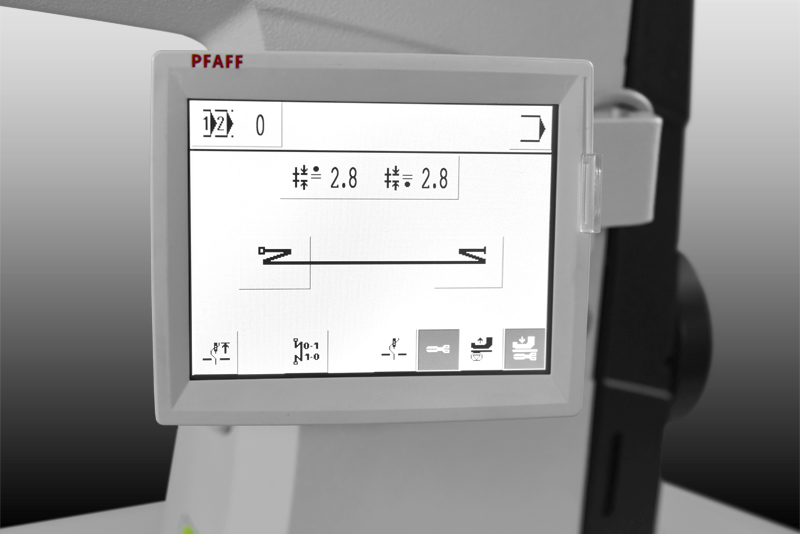

Optional mit PFAFF Touch-Bedienfeld P1

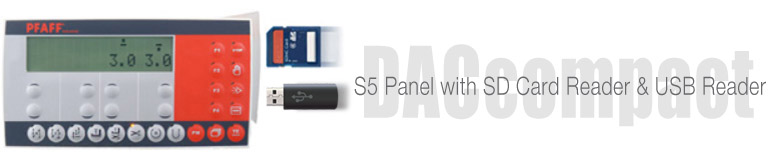

• Einfacher Datenaustausch von Maschine zu Maschine über SD-Card Leser, USB-Slot oder Multi-Card-Reader
• Am Touch-Bedienfeld lassen sich schnell und einfach Nahtprogramme erstellen
• Nahtprogrammierung nach Teach-In-Methode
• Alle Mehrweitenbereiche werden am Display grafisch dargestellt
• Einfaches Auswählen zwischen:

  • manuellem Nähen
  • Nähen mit Festprogrammen (Knietaster)
  • Programmiertem Nähen (99 Nähprogramme mit bis zu jeweils 99 Nahtbereichen)

Technische Daten / Specifications

Nadelsystem: 134-35 S
Nadelstärke: Version B 90 Nm, Version C 130 Nm
Max. Drehzahl: B 3.000/min / C 2.000/min
Max. Stichlänge: 5,0 mm
Durchmesser vom Rollfuß: 30mm (Option je nach Version: 25 mm oder 35 mm)
Stichtyp: 301 (Doppelsteppstich)
Durchgang unter Rollfuß: max. 7,0 mm
Durchgangsraum: 245 x 275 mm
Anschlußspannung: Wechselstrom 230 V, 50/60 Hz
